【導讀】電子系統電壓不斷升高，傳統雪崩TVS二極管鉗位電壓會隨浪涌電流抬升，高能工況下保護余量不足，容易造成精密器件過壓損傷。針對這一短板，力特推出FlatSuppressX TVS二極管，采用自研淺回掃抑制架構，可在寬電流范圍內保持平穩低鉗位電壓，無直流閂鎖風險，適配車載、工業等高可靠電路的瞬態防護場景。
隨著系統工作電壓持續升高，瞬態保護器件必須提供更低的鉗位電壓，以防止敏感電子元件過應力。傳統雪崩 TVS 二極管可以有效抑制浪涌事件；然而，其鉗位電壓隨浪涌電流增加而升高，在高能瞬變期間降低了保護余量。
LittelfuseFlatSuppressXTVS 二極管采用專有的瞬態抑制架構，將鉗位電壓的回掃深度進行了有效的設計及控制。
觸發后，器件轉入穩定的低阻抗?fàn)顟B(tài)，并在寬浪涌電流范圍內保持近乎恒定并且更低的鉗位電壓。與傳統雪崩 TVS 技術相比，這種受控工作模式可實現顯著更低的鉗位電壓和更小的瞬態應力。
與傳統雪崩 TVS 保護器件不同，F(xiàn)latSuppressX TVS 兼具低鉗位電壓、穩定瞬態響應和無閂鎖風險操作，提高了系統穩健性，并使得在嚴苛電氣環境中使用更低額定電壓的元件成為可能。
特性
FlatSuppressX TVS 采用專有的淺回掃設計。與傳統雪崩 TVS 器件（其鉗位電壓隨浪涌電流顯著增加）不同，F(xiàn)latSuppressX TVS 二極管在寬電流范圍內保持穩定的、近乎平坦的鉗位特性。這種行為最大限度地減少了電壓過沖并降低了對被保護電路的瞬態應力。
該架構專為實現低鉗位性能而設計，且無 DC 閂鎖風險。

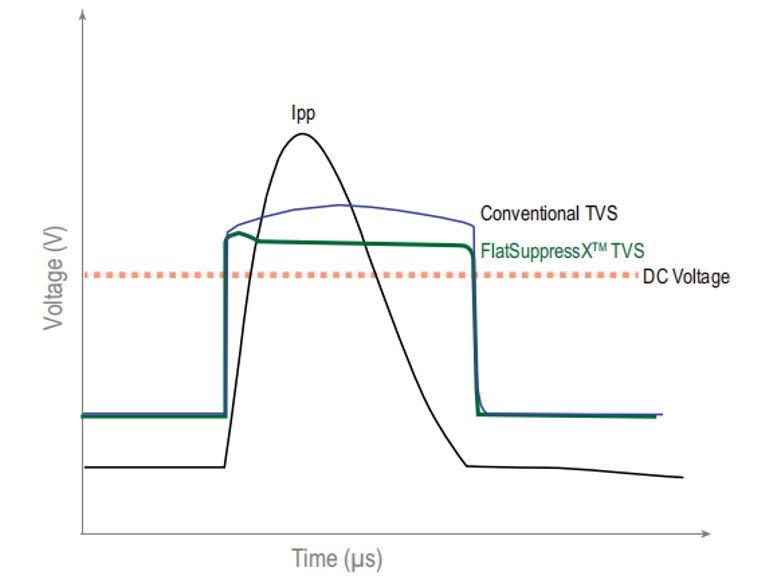

圖 1：FlatSuppressX TVS 二極管瞬態鉗位波形

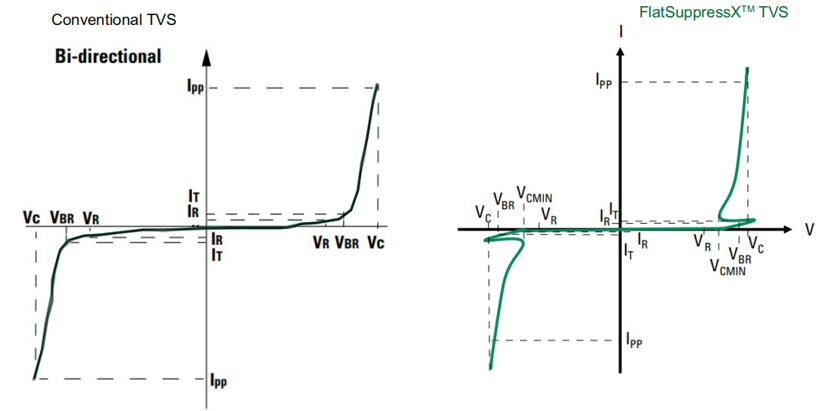

圖 2：傳統 TVS 和 FlatSuppressX TVS 二極管的 I-V 曲線
PPPM峰值脈沖功率耗散 (IPPx VC)—— 最大功率耗散
VR關斷電壓—— 可施加到 TVS 上而不使其工作的最大電壓
VBR擊穿電壓—— 在指定測試電流 (IT) 下流過 TVS 的最大電壓
VC鉗位電壓—— 在指定 IPPM（峰值脈沖電流）下，TVS 兩端測得的峰值電壓
IR反向漏電流—— 在 VR下測得的電流
VCMIN雙向的 Snap 電壓
低鉗位性能

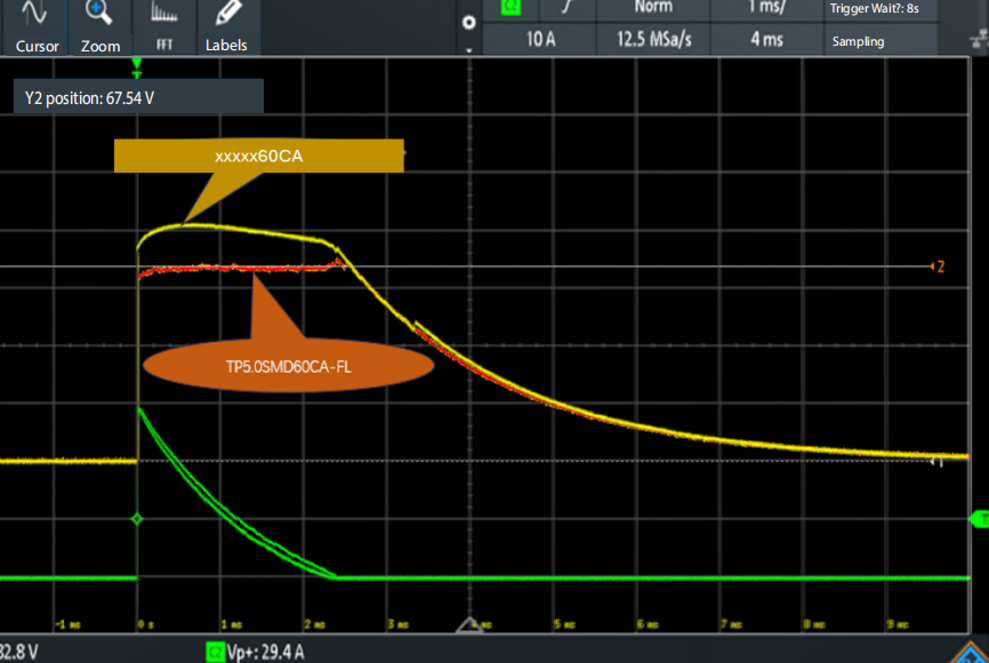

圖 3：鉗位性能比較
FlatSuppressX TVS 通過在以受控回彈導通模式下工作，實現了比傳統雪崩 TVS 器件顯著更低的鉗位電壓。
圖 3 比較了 TP5.0SMD60CA-FL FlatSuppressX TVS 和傳統 5 kW 汽車 TVS xxxxx60CA 在等效浪涌條件下的瞬態性能。TP5.0SMD60CA-FL 在整個浪涌事件期間保持顯著更低的鉗位電壓，降低了下游電路的電壓應力并增加了系統保護余量。
系統級優勢
FlatSuppressX TVS 提供的更低鉗位電壓降低了對敏感電子元件的瞬態過應力，并提高了整體系統可靠性。
通過限制瞬態電壓暴露，F(xiàn)latSuppressX TVS 使得使用更低額定電壓的元件成為可能，包括電容器、功率 MOSFET、反向極性保護器件、負載開關 IC、電壓調節器和 PMIC。這一能力支持改善功率密度、優化元件利用率和降低系統成本。
結論
FlatSuppressX TVS 二極管結合專有淺回掃設計，實現了穩定的、近乎平坦的鉗位特性。與傳統雪崩 TVS 器件相比，它提供顯著更低的鉗位電壓、更大的保護余量和更高的浪涌電流能力且無直流閂鎖風險。它為汽車、工業和其他高可靠性電子系統提供了穩健的保護解決方案。

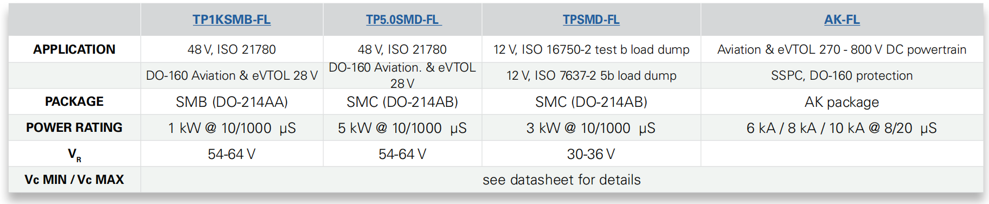

表 1. 當前FlatSuppressX TVS 系列概覽
結論
相較于傳統方案，力特FlatSuppressX TVS二極管可全程壓低并穩定鉗位電壓，抑制電壓過沖，大幅降低電路瞬態應力，系統防護余量與穩定性更強。該器件支持選用更低耐壓規格的元器件，有效優化功率密度、提升器件利用率，降低整機成本。憑借平坦鉗位特性、無閂鎖風險和優異的浪涌耐受能力，該產品可為工業、汽車等嚴苛場景提供更高效、更穩妥的瞬態浪涌保護。
