【導讀】方案的工作原理，并指出了它在實際應用中的局限性。文中提出了一些簡單的電路修改方案，以擴展可用工作范圍，使方案適用于高輸出電壓和低輸出電壓設計。文中還包含了使用有源鉗位正激控制器的實測應用示例，以展示實際性能和設計中的權衡取舍。
引言
在電信基礎設施、數據中心、工業自動化和汽車電子等應用中，隨著對大電流、低電壓電源的需求日益增長，對效率、熱性能和功率密度也提出了更高要求。隨著負載電流持續上升，與輸出整流相關的功率損耗在整體轉換器效率中的占比越來越大。在許多隔離式DC-DC轉換器設計中，次級側整流二極管成為主要瓶頸，限制了電流能力和熱性能的提升。
解決整流損耗的最有效方法之一是同步整流，即用功率MOSFET替代變壓器次級側的二極管。由此帶來的效率提升可直接轉化為功耗降低、熱裕度改善、連續輸出電流能力增強。
盡管具有上述優勢，同步整流在隔離式轉換器架構中仍面臨若干實施挑戰。其中之一是需要為次級側MOSFET生成合適的柵極驅動信號，同時保持與初級側控制器的隔離。傳統解決方案通常采用專用的隔離式柵極驅動器或復雜的次級側控制電路，兩者均會增加成本、復雜性和元件數量。
對于輸入電壓范圍有限的轉換器拓撲（通常變化不超過2倍），自驅動同步整流提供了一種簡潔且低成本的替代方案。在此方案中，同步整流器的柵極驅動信號直接取自變壓器次級電壓，從而無需專用驅動IC。當與有源鉗位正激轉換器拓撲結合時，自驅動整流尤為適用，因為復位波形天然產生適合直接驅動MOSFET柵極的方波電壓。
本文探討了自驅動同步整流在有源鉗位正激轉換器中的應用原理。文章描述了基本工作機制，指出了傳統實現方式的關鍵局限，并提出了可擴展可用輸出電壓范圍的實用電路修改方案。文中討論了使用ADI公司有源鉗位正激控制器的測試應用實例，以說明實際性能和設計注意事項。
有源鉗位正激轉換器概述
有源鉗位正激轉換器是傳統單端正激拓撲的演進版本，旨在提高效率并降低初級側開關器件的電壓應力。在傳統正激轉換器中，變壓器復位通常通過第三個復位繞組或電阻-電容-二極管(RCD)鉗位網絡來實現。此類方案盡管可行，但會消耗磁化能量，并對初級側開關施加顯著的電壓應力。
相比之下，有源鉗位正激轉換器采用有源復位電路，由一個鉗位電容和一個輔助開關（通常為MOSFET）組成，連接在變壓器初級繞組兩端。在主開關導通期間，能量從初級側傳輸到次級側，為負載供電，同時在變壓器磁芯中建立磁化電流。當主開關關斷時，鉗位開關導通，使磁化電流與鉗位電容發生諧振。此諧振過程在復位變壓器磁通的同時，將存儲的能量回饋至功率路徑，而非以熱量形式耗散。
這種有源復位機制具有多項顯著優勢。
降低初級側開關電壓應力：鉗位電容限制了主MOSFET的漏源極峰值電壓，使得可以使用額定電壓更低、導通性能更優的器件。
零電壓開關(ZVS)：主開關與鉗位開關之間的諧振轉換可在寬工作范圍內實現ZVS，顯著降低開關損耗。
改善電磁干擾(EMI)性能：軟開關和受控電壓轉換減少了高頻噪聲的產生。
提高最大開關頻率：較低的開關損耗使得轉換器能夠在更高頻率下運行，從而提高功率密度。
憑借上述特性，有源鉗位正激轉換器在簡單的反激轉換器與更復雜的諧振拓撲之間占據了有利地位。此類轉換器廣泛應用于中高功率隔離應用中，可滿足對于效率、可靠性和熱管理的關鍵設計要求。
ADI有源鉗位正激控制器
LT3752/LT3752-1和LT3753是高度集成的高性能有源鉗位正激控制器，可有效減少外部元件數量、解決方案尺寸和成本。這三款器件可為單IC輸出功率高達400W的應用提供緊湊、多功能且高效的解決方案。通過將轉換器輸出串聯堆疊，可實現更高的功率水平。
LT3752/LT3752-1內置一個恒頻反激控制器，用于生成輔助電源。后臺管理電源可高效地為初級側和次級側IC提供偏置，無需從主正激變壓器的輔助繞組生成偏置電源，從而顯著降低變壓器的復雜性、尺寸和成本。
后臺管理電源可用于過驅動INTVCC引腳，以便從芯片外部取電、提高效率、提供額外驅動電流并優化INTVCC電平。
LT3752可用于高達100V的輸入電壓，適用于電信中間總線轉換器和工業電源等應用。LT3752-1將工作范圍擴展至100V以上，專為高壓汽車電池系統和離線隔離電源而設計。LT3753為低電壓、大電流設計提供了更大的靈活性。
這些控制器具備多項特性，可簡化有源鉗位正激設計，包括可編程開關頻率、用于快速瞬態響應的電流模式控制、精確的可編程伏秒鉗位以及可靠的保護功能。當與次級側自驅動同步整流結合使用時，這些控制器能夠以極少元件數量實現高效隔離電源解決方案。
自驅動同步整流原理
基本概念
在自驅動同步整流方案中，次級側MOSFET的柵極驅動信號直接取自變壓器次級繞組上的感應電壓。由于這些電壓與初級側開關動作天然同步，因此可為同步整流器的導通和關斷提供自然時序，無需額外控制邏輯。
在有源鉗位正激轉換器中，變壓器次級側產生兩個關鍵電壓。
正激開關波形(FSW)：對應于主正激開關的導通時段。
鉗位開關波形(CSW)：對應于變壓器復位期間鉗位開關的導通時段。
這些波形近似方波，非常適合直接驅動MOSFET柵極。通過將同步正激MOSFET和同步續流MOSFET的柵極適當連接到這些信號，各器件可在開關周期的正確時段內導通，從而模擬傳統二極管整流器的行為，同時大幅降低導通損耗。
應用示例
圖1展示了一款5V、20A有源鉗位正激轉換器，設計用于36V至72V輸入范圍。在此示例中，有源復位電路由一個P溝道MOSFET (M2)和一個復位電容(C7)組成。鉗位電容電壓會隨占空比自動調整，以確保在所有工作條件下變壓器都能完全復位。

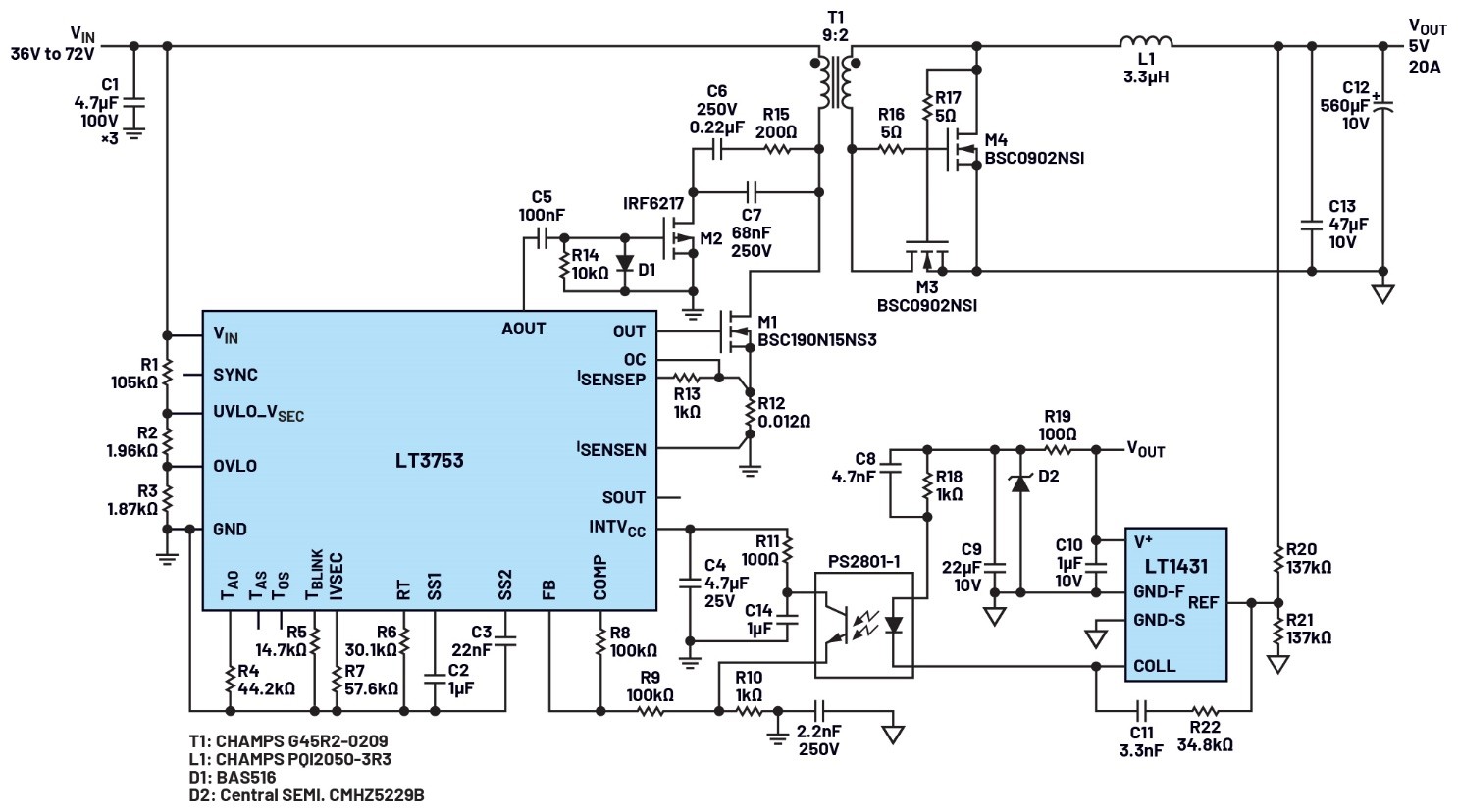

圖1：采用LT1431的5V、20A有源鉗位正激轉換器，用于36V至72V輸入范圍，具備自驅動同步整流功能
由于復位波形近似方波，因此可直接用作次級側MOSFET的柵極驅動信號。圖2展示了用于驅動正激和續流同步整流器的CSW和FSW波形。
這種配置無需次級側控制器或隔離式驅動器，在實現高效率的同時顯著降低了成本和設計復雜性。

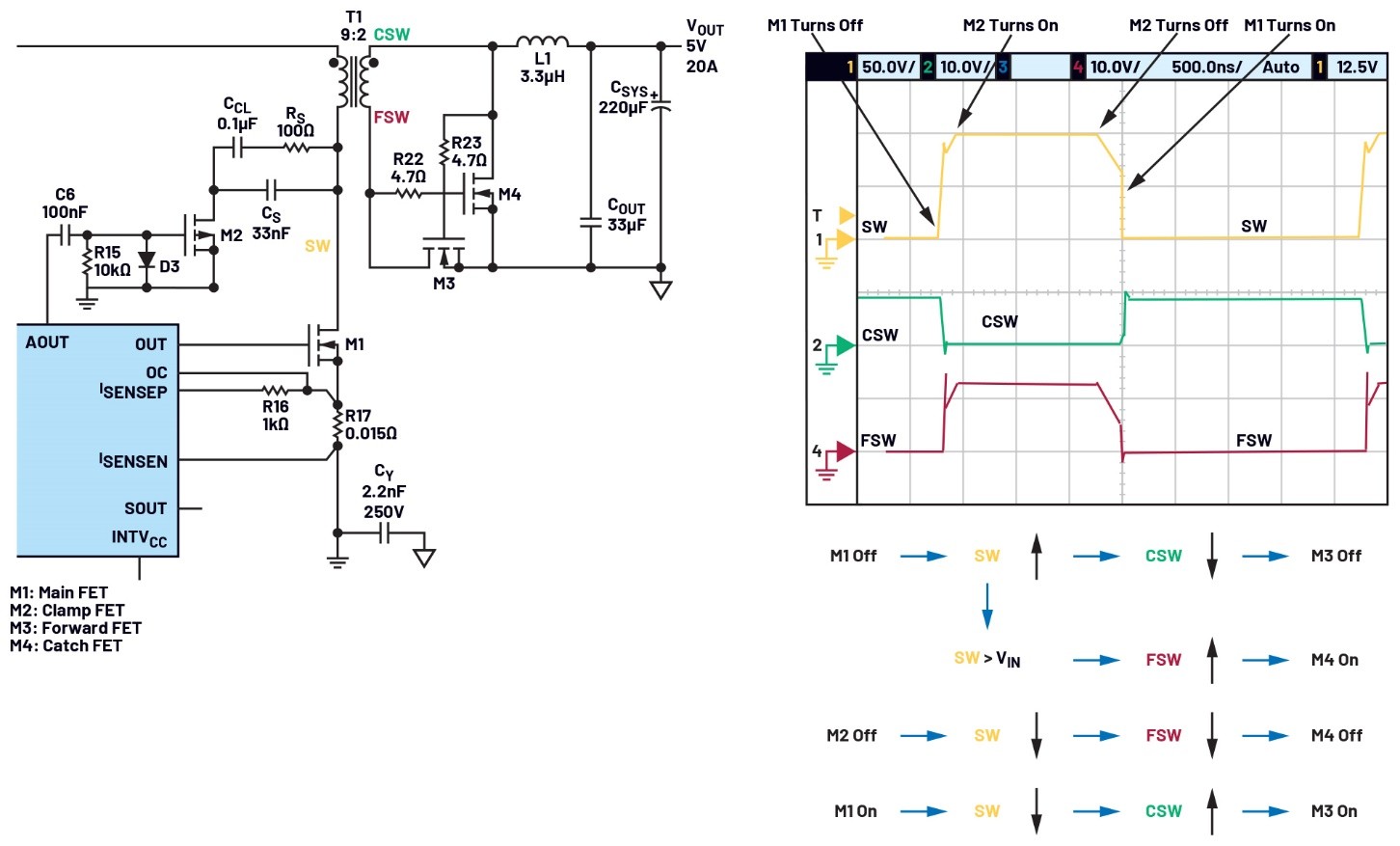

圖2：自驅動同步整流波形
傳統自驅動方案的局限性
盡管自驅動同步整流具有顯著優勢，但傳統實現方式存在固有局限，主要源于其對變壓器次級電壓的依賴。具體而言，施加到次級側MOSFET的柵極驅動電壓與轉換器輸出電壓成正比。這種依賴關系導致了兩個問題工作區域。
高輸出電壓(>5V)：感應柵極驅動電壓可能超過MOSFET的最大VGS額定值，從而影響長期可靠性或導致器件立即失效。
低輸出電壓(<2.5V)：可用的柵極驅動電壓可能不足以使MOSFET完全增強，導致導通損耗增加和效率下降。
圖3展示了這一局限，說明了在傳統自驅動設計中柵極驅動幅度如何隨輸出電壓變化。為確保在更寬的輸出電壓范圍內可靠運行，需要對基本拓撲進行修改。

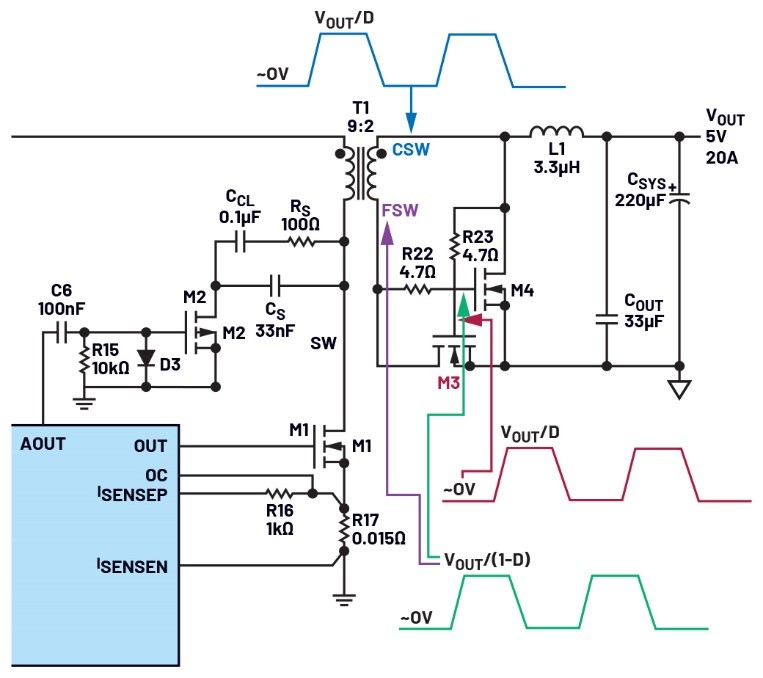

圖3：在傳統自驅動設計中，柵極驅動幅度隨輸出電壓成比例變化

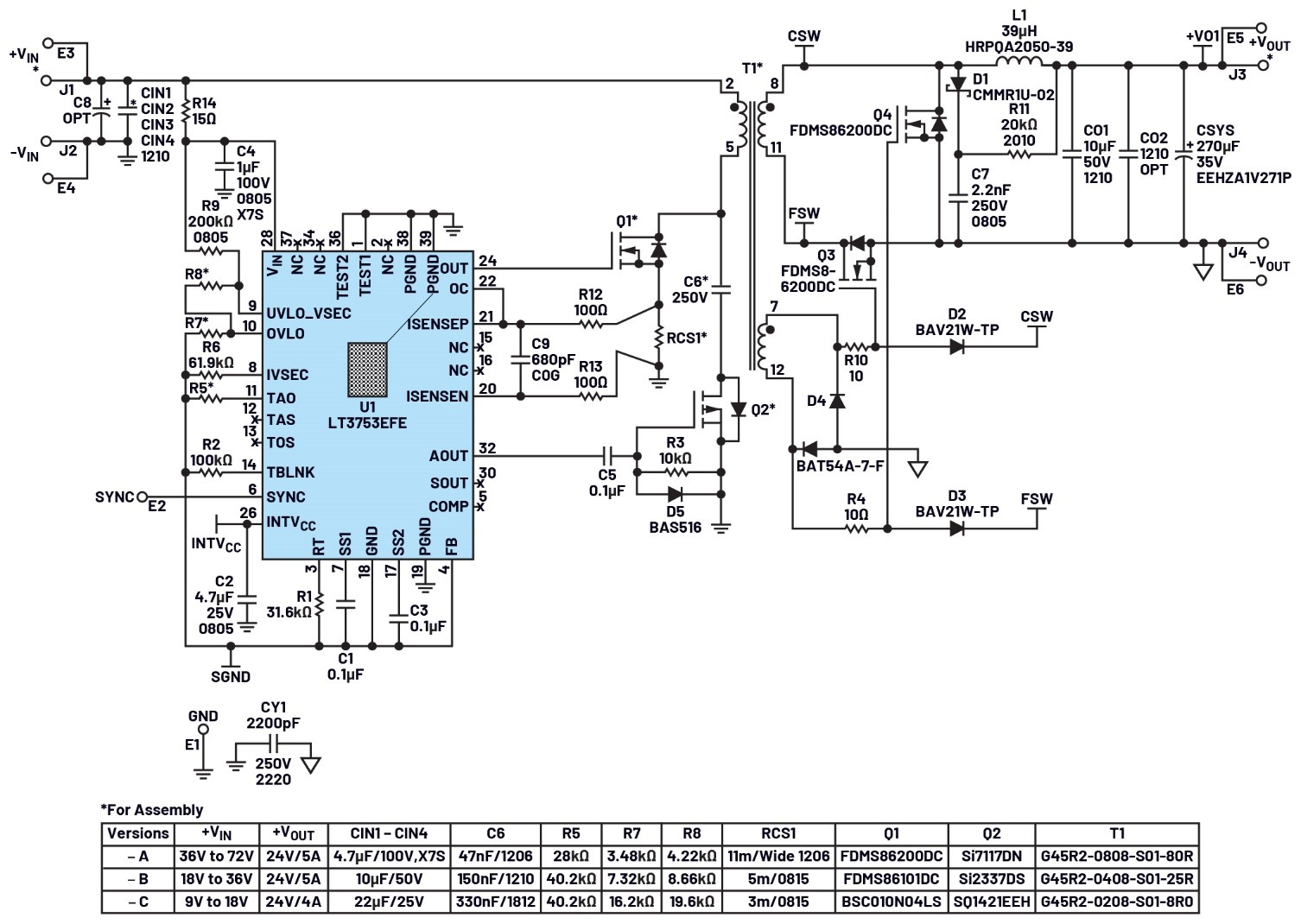

圖4：這款24V輸出自驅動正激轉換器通過簡單修改，利用DC2324A擴展了自驅動同步整流在高輸出電壓下的適用性
高輸出電壓應用的改進型自驅動方案
當轉換器輸出電壓超過約5V時，首要任務是限制施加于同步整流MOSFET的柵源極電壓。一個簡單有效的解決方案是在變壓器上增加一個專用于柵極驅動的輔助次級繞組。
通過仔細選擇輔助繞組的匝數比，可以生成按比例縮小的次級電壓，從而確保MOSFET柵極驅動保持在安全工作范圍內。如圖4所示，輔助繞組為正激和續流MOSFET提供柵極驅動電壓。
在此配置中，連接到CSW和FSW節點的二極管可在適當時刻可靠地關斷MOSFET。由于輔助繞組電壓低于主次級電壓，二極管在正常工作期間保持反向偏置，從而確保正確的開關行為。
這種簡單修改擴展了自驅動同步整流在更高輸出電壓下的適用性，且不會顯著增加復雜性或成本。
低輸出電壓應用的改進型自驅動方案
低輸出電壓設計面臨著不同的挑戰。當VOUT降至約2.5V以下時，即使經過匝數比優化的次級繞組也可能無法提供足夠電壓來使同步整流MOSFET完全增強。在這種情況下，僅添加輔助繞組并不足夠，因為導向二極管的行為會發生變化，無法維持適當偏置。
為解決這一局限，圖5所示的改進方案引入了額外的小信號MOSFET和一個電感，以對可用柵極驅動電壓進行整形和放大。這些元件有效地將柵極驅動幅度與輸出電壓解耦，同時保留了源自變壓器波形的正確時序。

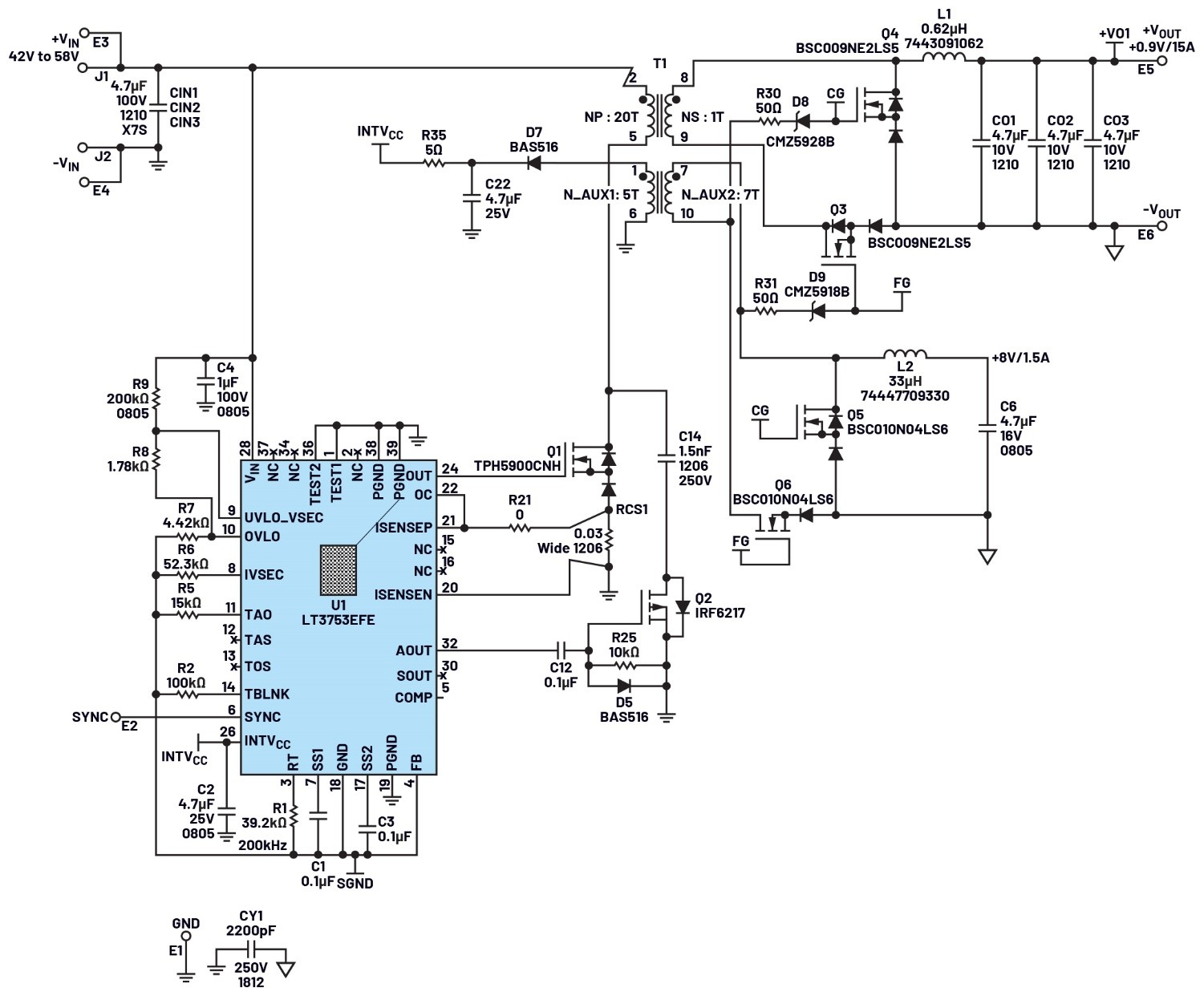

圖5：這款0.9V、15A輸出自驅動正激轉換器可在超低電壓、大電流應用中實現高效同步整流
這種方法可在超低電壓、大電流應用（例如0.9V、15A輸出轉換器）中實現高效同步整流，否則二極管損耗將非常高。盡管上述解決方案增加了一定復雜性，但仍比實現全控式次級側驅動電路簡單且經濟得多。
實際設計中的注意事項
在實現自驅動同步整流時，必須仔細考慮多個實際因素。
MOSFET選擇：器件應具有低RDS(ON)、適當的VGS額定值和快速體二極管，以最小化開關轉換期間的反向恢復損耗。
變壓器設計：繞組布局、漏感和耦合程度均會影響波形完整性和時序。必須仔細優化輔助繞組，以實現精確的電壓縮放。
死區時間控制：雖然自驅動方案本身可提供正確時序，但寄生延遲可能導致短暫的交叉導通或體二極管導通。合理的布局和元件選擇有助于減輕此類影響。
啟動行為：在啟動和輕載條件下，可用的柵極驅動電壓可能會降低。確保在這些模式下穩定運行對于穩健設計至關重要。
密切關注這些細節可確保同步整流在實際應用中充分發揮預期的效率優勢。
結語
自驅動同步整流是提高有源鉗位正激轉換器效率和電流能力的有力手段，同時可最大限度降低成本和復雜性。通過利用變壓器衍生波形，設計人員無需專用次級側驅動器即可實現高效隔離電源。
雖然傳統自驅動方案僅限于狹窄的輸出電壓范圍，但通過簡單有效的修改，可將適用范圍擴展到高電壓和低電壓輸出。結合ADI公司的有源鉗位正激控制器，此類技術能夠提供緊湊且高性能的解決方案，充分應對現代電源轉換挑戰。
