【導讀】納芯微全新發布集成變壓器隔離電源 NSIP505S15 系列，額定輸出功率 1.5W，是傳統隔離電源模塊的 IC 化替代方案。該系列多檔位電壓轉換效率接近 50%~60%，靜態功耗低至 10μA，重點針對大容量容性負載啟動問題做了優化，滿載容性負載能力超 2.5mF，適合 GaN 驅動、多路采樣電路這類容易上電打嗝的場景。器件自帶 OVP、UVLO、短路、過溫、軟啟動等全套保護，EMC 表現突出，兩層板搭配少量磁珠即可滿足 CISPR32 Class B，還有充足裕量。產品提供 LGA14（3kVrms）、SSOW20（5kVrms）兩種封裝，CMTI 典型 250kV/μs，工作溫度區間 - 40℃~125℃，覆蓋光儲充、工控、AI 服務器電源等單板隔離供電需求。
1.5W足額輸出與高效轉換兼顧，從容應對重載啟動與多樣化供電架構
NSIP505S15系列在提供1.5W高輸出功率的同時，實現了優異的轉換效率：5V轉5V效率接近60%，5V轉3.3V效率接近50%，3.3V轉3.3V效率同樣接近60%，覆蓋主流系統供電架構，幫助客戶在不同應用場景中實現功耗與性能的均衡。此外，該系列器件靜態功耗低至10μA，在待機或輕載工況下可助力降低系統整體功耗。

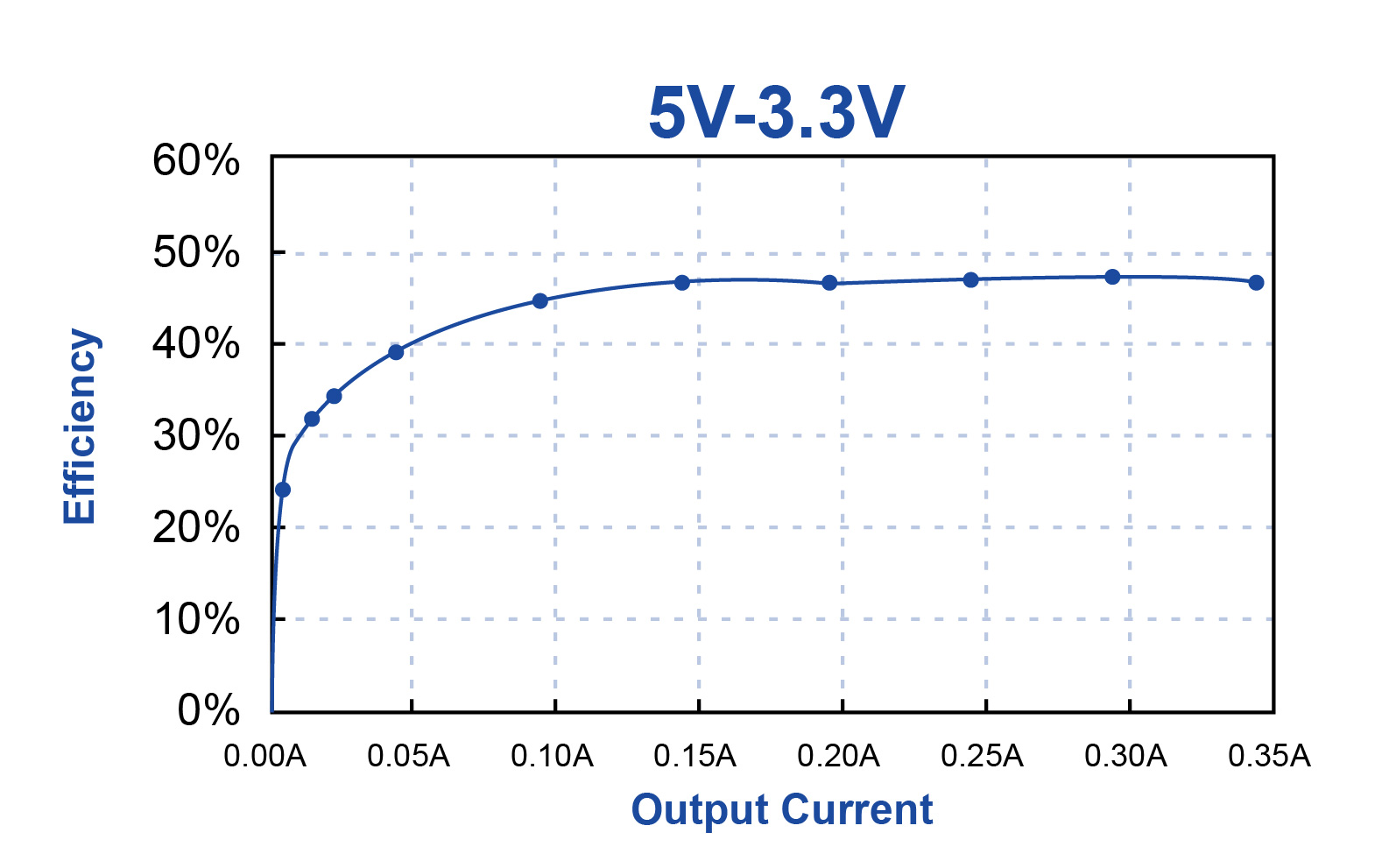

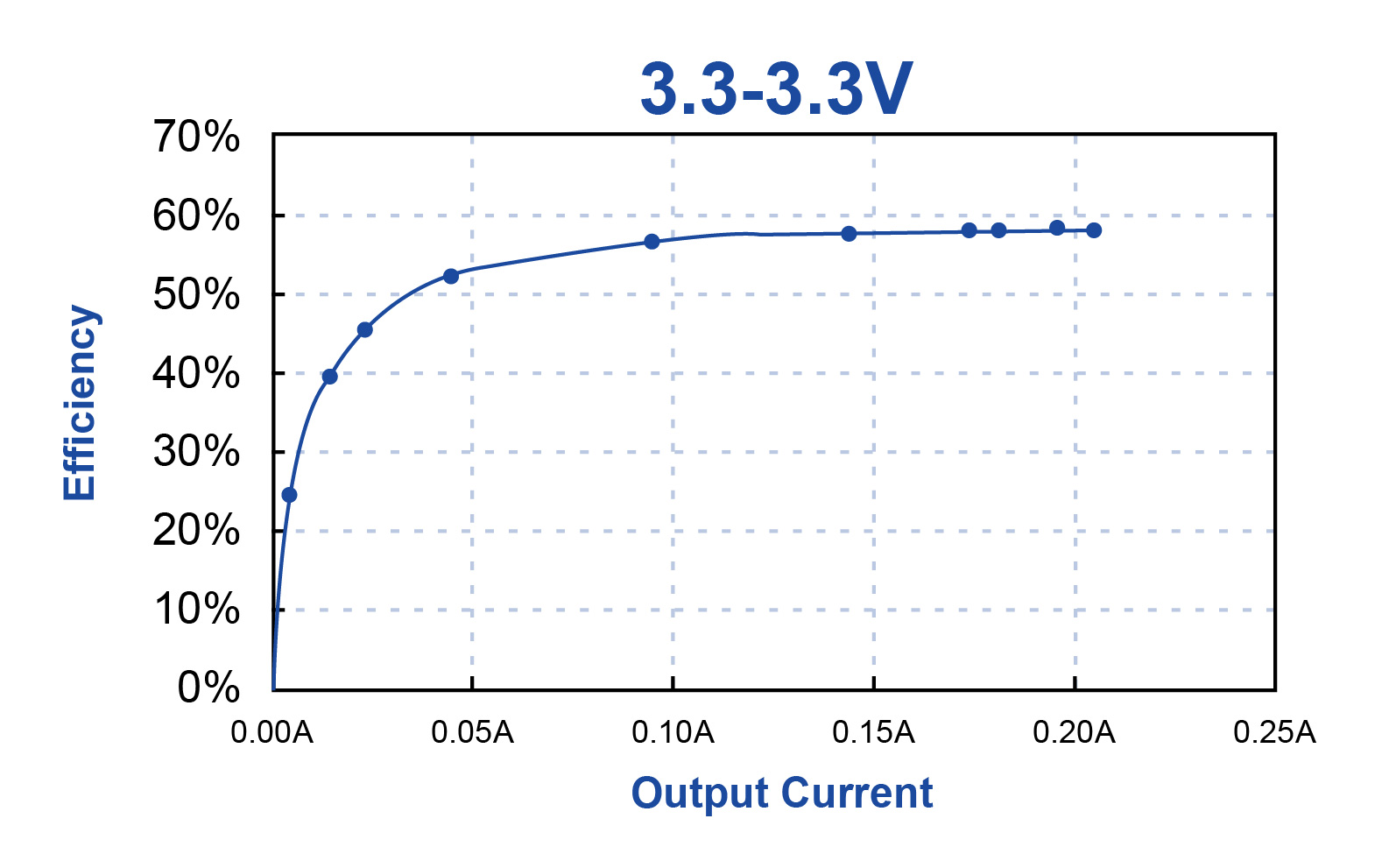

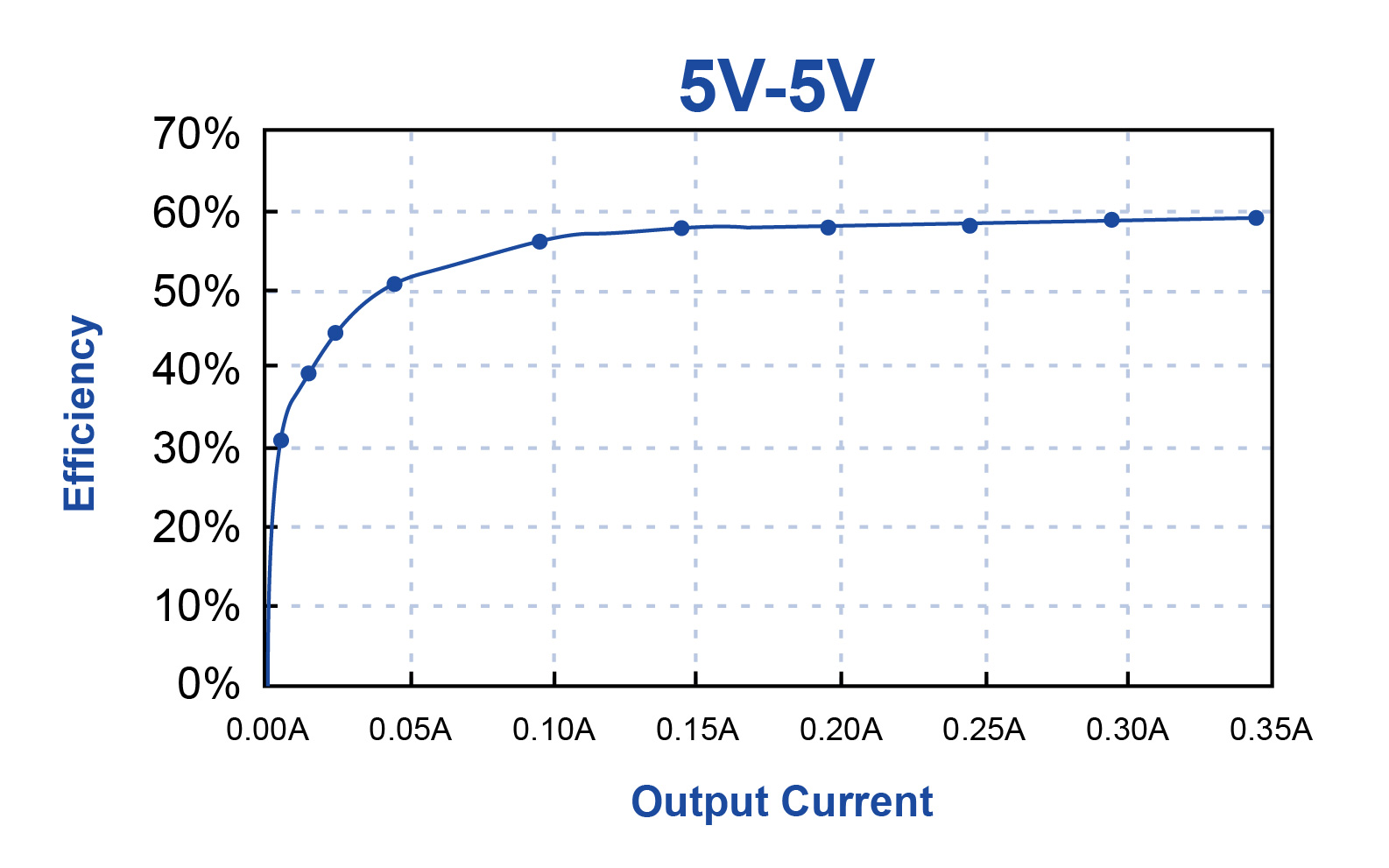

表-1：NSIP505S15系列5V-5V、5V-3.3V、3.3V-3.3V效率轉換圖
強容性負載帶載能力，為系統可靠供電保駕護航
在光儲充、工控、AI服務器電源等應用中，隔離電源輸出側往往需要掛載多顆濾波電容以保障后級電路穩定工作，但大容量電容上電瞬間近似短路，極易觸發電源過流保護導致啟動失敗。NSIP505S15系列針對這一痛點進行了專門優化，滿載條件下容性負載能力超過2.5mF，能夠從容驅動GaN柵極容性負載、多路采樣電路并聯電容等重容性負載場景，確保系統冷啟動可靠、不反復打嗝。
集成多維度全面保護，強化系統魯棒性
NSIP505S15系列集成了完備的保護功能：輸入/輸出過壓保護（VDD OVP、VISO OVP） 防止電壓異常沖擊，輸入/輸出欠壓鎖定（VDD UVLO、VISO UVLO） 確保供電窗口安全，短路保護與過溫保護在異常工況下及時關斷，避免器件損壞；采用軟啟動機制，在上電時限制浪涌電流，確保啟動可靠，若軟啟動超時（如輸出短路或負載異常），器件將進入保護性關斷模式，持續保障系統安全。
EMC性能優化，輕松通過CISPR32 Class B測試
NSIP505S15系列針對EMC性能進行了大幅優化：在EMI方面，兩層PCB板、外圍電路僅串聯2個磁珠的測試條件下，可輕松通過CISPR32 Class B測試并保有5dB以上裕量，顯著簡化系統EMI設計難度，降低外圍濾波器件成本；在EMS方面，系統級ESD接觸放電能力超過±10kV，從容應對生產組裝與現場安裝中的靜電風險，進一步提升系統魯棒性。
封裝與選型
NSIP505S15系列器件提供兩種封裝版本：LGA14封裝為緊湊型設計，隔離耐壓達3kVrms，爬電距離4.1mm，可實現與競品同類器件的pin-to-pin兼容，適用于體積受限的高密度布局場景；SSOW20封裝隔離耐壓達5kVrms，爬電距離8.2mm，為需要更大隔離耐壓或特定PCB布局的應用提供了靈活選擇。同時，該系列支持250kV/μs（典型值）的共模瞬態抗擾度（CMTI），并可在-40℃～125℃寬溫范圍內穩定工作，充分滿足工業及汽車級應用的可靠性要求，客戶可根據系統空間、安規要求及布板策略靈活選用。
持續豐富隔離電源產品矩陣，覆蓋多元應用場景
NSIP505系列的發布進一步豐富了納芯微隔離電源產品組合。目前，納芯微可提供一系列高集成度的隔離電源方案，包括：
集成隔離電源與數字隔離器的二合一產品NSIP95/98系列；
集成隔離電源與隔離接口的NSIP93086（隔離RS485收發器）和NSIP9042（隔離CAN收發器）；
可自選配置外部變壓器的推挽式變壓器驅動NSIP605x系列，為需要更靈活變壓器選型的應用提供了高性價比選擇；
專為隔離驅動供電設計的全橋變壓器驅動NSIP3266/E，集成晶振與多種保護功能，并支持軟啟動，進一步滿足驅動供電場景的嚴苛需求。
從高集成方案到靈活驅動方案，納芯微持續完善隔離電源產品生態，為工業、汽車、光儲充等應用提供更多高可靠性選擇。
豐富的“隔離+”產品，引領隔離芯片標桿
憑借在隔離技術方面的積累和領先優勢，納芯微提供涵蓋數字隔離器、隔離采樣、隔離接口、隔離電源、隔離驅動等一系列“隔離+”產品，以全生態“隔離+”產品矩陣，為高壓系統筑造安全可靠的防線：
“+”代表增強安全：納芯微“隔離+”產品提供超越基本隔離標準的安全等級，為客戶系統構筑更堅固的高低壓安全邊界。
“+”代表全產品生態：納芯微以成熟的電容隔離技術IP為核心，拓展出包括數字隔離器、隔離采樣、隔離接口、隔離電源、隔離驅動等完整產品組合，為客戶提供隔離器件的一站式解決方案。
“+”代表深度賦能應用：納芯微“隔離+”產品可滿足電動汽車高壓平臺、大功率光儲充系統，以及高集成、高效率AI服務器電源等場景的核心需求，實現系統級安全、可靠與高效。
截至2025年，納芯微隔離相關芯片已累計出貨超27億顆，作為全球領先的隔離芯片供應商，納芯微致力于通過全面的“隔離+”產品布局，以核心技術IP和全產品生態，引領隔離芯片標桿，為全球客戶提供一站式的隔離芯片解決方案。
關于納芯微
納芯微電子（簡稱納芯微，股票代碼：688052.SH / 02676.HK）是高性能高可靠性模擬及混合信號芯片公司，聚焦傳感器、信號鏈、電源管理三大產品方向，為汽車、可再生能源與電源、工業自動化、智能終端等行業提供全鏈路半導體解決方案。
從綠色能源、智慧出行到智能終端，納芯微致力于通過持續的技術突破與應用創新，構筑面向物理 AI 時代值得信賴的芯基建。
結論
NSIP505S15 的推出，進一步擴充了納芯微隔離電源產品線。相比分立方案與傳統模塊，它把變壓器集成在內，兼顧體積、效率與啟動可靠性，解決了工業、光儲、服務器電源設計里容性負載啟動難、EMI 調試麻煩的痛點。搭配納芯微現有的二合一隔離電源、隔離接口、變壓器驅動等方案，形成完整的 “隔離 +” 生態，方便工程師一站式選型。依托長期積累的電容隔離 IP 和大批量出貨經驗，這套新品也為高壓、高可靠場景的單板隔離供電提供了更精簡的方案選擇。
