【導讀】TDK 發布 B3201*A5/B5/C5 系列 Y1 等級 MKP 金屬化聚丙烯安規薄膜電容，額定 500V AC、最高 1500V DC，工作溫度可達 125℃，滿足 AEC-Q200 Rev.E。容值覆蓋 0.47~33nF，兩種引腳間距，封裝小巧，支持插件安裝，通過 85℃/85% RH、500V AC 下 500 小時 THB 濕熱負載測試，擁有 ENEC、UL、CQC 等多項認證，適合 OBC、充電樁、光伏逆變器、儲能、工業驅動等線對地 EMI 抑制。

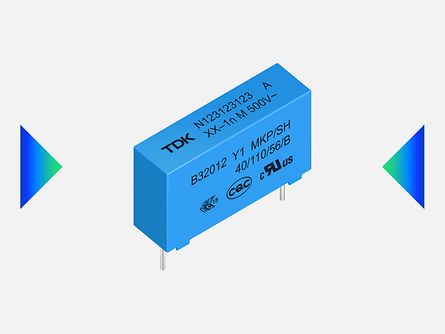

TDK株式會社（東京證券交易所代碼：6762）重磅推出緊湊型B3201*A5/B5/C5系列Y1安規電容器。該系列金屬化聚丙烯 (MKP) 薄膜電容器專為嚴苛汽車和工業應用中的EMI抑制而設計，額定交流電壓為500 V，額定直流電壓高達1500 V，最高工作溫度為+125 °C（高溫時候需降額使用）。其尺寸緊湊，可節省占板空間，同時滿足AEC-Q200 Rev. E標準，能在嚴苛工況下長期可靠運行。典型應用包括：電動汽車 (xEV) 的電力電子器件、車載充電器 (OBC)、電動汽車 (EV) 充電基礎設施、工業驅動器、電源、可再生能源變換器以及儲能系統。
該系列元件涵蓋0.47 nF至33 nF的容值范圍，有15 mm和22.5 mm兩種引線腳間距可供選擇，其中較小的B32012型號最小尺寸僅為5.0 × 10.5 × 18.0 mm，而B32013型號則具有最大的電容值 (33 nF)。緊湊尺寸可節省占板空間，方便開發人員在空間受限的PCB板上實現可靠的線對地濾波；平行引腳設計支持傳統插件安裝。這些元件包裝可選散裝、編帶盒包裝和編帶卷盤包裝。
當工作溫度不超過+110 °C時，電容器可分別在500 V (AC) 和1500 V (DC) 的電壓條件下持續運行。而一旦工作溫度超過+110 °C（但不得超過+125 °C），工作電壓必須按照溫度每升高1℃降低1.5%的比例降額使用。在+110 °C至+125 °C的高溫區間內，元件的工作時間最長為1000小時。
B3201*A5/B5/C5系列專為濕熱環境應用而設計，已通過嚴格的溫濕度負載試驗 (THB)，即在+85 °C、85% RH和500 V (AC) 條件下持續運行500小時。元件采用具有自愈性的MKP結構，可確保在電應力條件下可靠運行，并且塑殼和密封的環氧樹脂都滿足UL 94 V-0阻燃要求。該系列元件滿足IEC/EN/UL 60384-14、CSA E60384-14和GB/T 6346.14標準，并獲得相關認證。
特性和應用
主要應用
電動汽車 (xEV) 的電力電子器件和和車載充電器 (OBC)
電動汽車 (EV) 充電基礎設施
工業驅動器和變頻器
電信、數據通信及服務器電源
太陽能光伏逆變器和可再生能源系統
不間斷電源 (UPS) 和儲能系統 (ESS)
主要特點和優勢
Y1安全等級，適合線對地的EMI抑制應用
額定電壓：500 V AC
最高工作溫度：+125 °C
緊湊尺寸，適合空間受限的板載部署
滿足AEC-Q200 Rev. E標準
通過THB試驗（在+85 °C、85% RH和500 V AC條件下持續500小時）
優異的自愈性能
獲得ENEC、UL、CSA和CQC認證
符合RoHS要求
關于TDK公司
TDK株式會社（東京證券交易所代碼：6762）是一家總部位于日本東京的全球化科技公司，也是電子行業的創新先驅者。秉承“In Everything, Better”的理念，TDK致力于在生活、工業和社會各個領域?qū)崿F(xiàn)更美好的未來。90多年來，TDK始終從內部塑造世界：從開創性的鐵氧體磁芯到定義一個時代的盒式磁帶，再到以先進的元器件、傳感器和電池推動數字時代，一路走向更可持續的未來。秉承TDK創業精神——以理想、勇氣、信賴為基石的創業思維，TDK全球各地的熱情團隊成員致力于追求更好——為自身、客戶、合作伙伴及世界創造價值。如今，TDK的前沿技術已融入現代生活的方方面面，從工業應用、能源系統、電動汽車，到智能手機和游戲設備，無處不在。TDK全面且創新驅動的產品組合包括前沿無源元件、傳感器及傳感器系統、電源、鋰離子及固態電池、磁頭、人工智能與企業軟件解決方案等——其中包含眾多市場前沿產品。這些產品以TDK、InvenSense、Micronas、Tronics、TDK-Lambda、TDK SensEI及ATL等品牌進行市場銷售。將人工智能生態系統定位為關鍵戰略領域，TDK依托其在全球汽車、信息與通信技術及工業設備領域的全球網絡，拓展業務至多個領域。在2026財年，TDK的銷售總額為166億美元，全球員工約為107,000人。
結論
這款 Y1 安規電容兼顧小型化、高溫耐濕熱與自愈特性，適配車載電力電子、新能源儲能這類嚴苛工況。緊湊封裝可以緩解 PCB 布局壓力，完善的車規和安規認證，能幫助電源、電力電子廠商簡化 EMI 濾波方案設計，降低認證風險。
