【導讀】在汽車域控、發動機 ECU、工業 PLC 等系統中，多路電磁閥、繼電器這類感性負載驅動，長期面臨 MCU IO 緊缺、關斷電壓尖峰高、故障定位難等問題。納芯微 NSD5614 四通道智能低邊驅動系列現已量產，支持 SPI 與并口雙輸入，可通過 SPI 菊花鏈級聯，大幅減少 IO 與隔離器件用量。產品內置 60V 高壓鉗位，±4kV ESD 防護，四通道獨立保護，還能在關斷狀態下檢測負載開路、短路到地故障。該系列分為車規、工規兩個版本，分別面向汽車底盤、車身域控以及工業 PLC 低邊負載場景；同系列更大電流版本 NSD5624 目前處于送樣階段。NSD5614 屬于納芯微 MotivDrive? 電機驅動產品家族，助力簡化多路負載硬件設計，提升整機穩定性。
NSD5614系列支持SPI串口與并口雙輸入接口，具備四通道獨立診斷與保護功能，內置60V高壓鉗位，增強ESD性能可達±4kV，支持輸出并聯及最高200kHz PWM開關頻率，全面簡化多路負載驅動的系統開發，顯著提升整機魯棒性。
NSD5614系列提供車規和工規兩種版本，滿足不同應用領域的需求。車規版本適用于12V/24V/48V汽車應用場景，可驅動底盤、發動機ECU及車身域控中的各類電磁閥、繼電器等負載。工規版本面向工業自動化PLC與智能終端等領域的各類低邊負載應用。
SPI接口支持多芯片菊花鏈級聯，大幅減少輸入IO和信號隔離數量，降低系統成本
NSD5614系列除了支持簡單的并口輸入控制輸出外，還支持通過SPI接口控制輸出。SPI通信支持兩種連接方式：

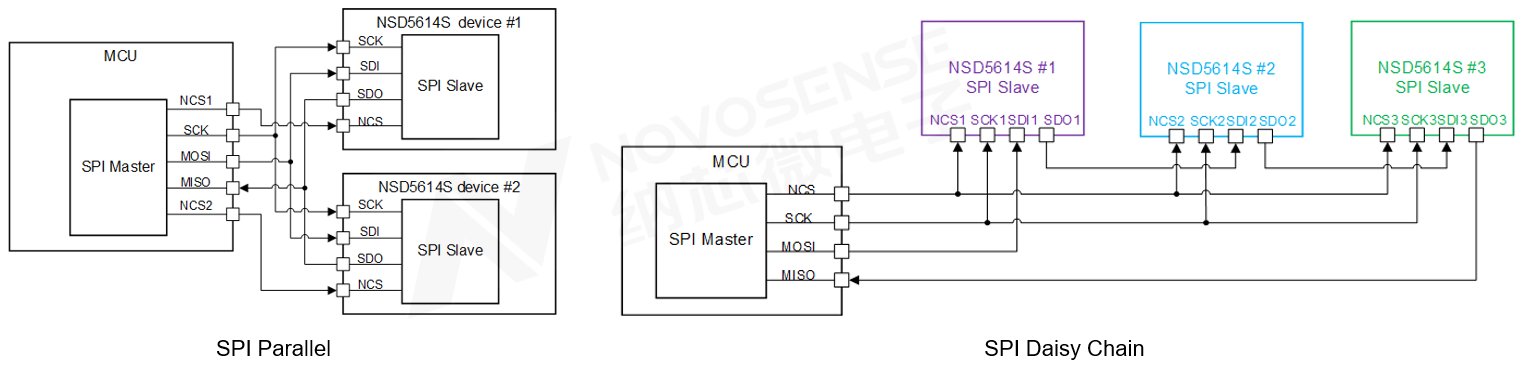

下圖左為SPI并行連接方式，多個NSD5614從設備共用通信線SDI/SDO/SCK，每個芯片單獨連接片選信號NCS。
下圖右為SPI菊花鏈（Daisy Chain）連接方式，多個NSD5614從設備共用時鐘信號SCK和片選信號NCS，每個芯片的SDI和SDO采用菊花鏈連接。
圖1 多芯片SPI接口控制連接方式
采用SPI串口連接多個NSD5614芯片，可大幅減少控制IO口數量。特別是在菊花鏈級聯模式下，針對工業PLC中N個四通道低邊驅動的應用，僅需1個SPI口和1個四通道數字隔離器，即可替代原本所需的4N個輸入IO口和4N個光耦隔離器件。
關斷狀態下的的負載開路（OL）和短路到地（SCG）診斷，精準定位反饋故障
NSD5614支持負載開路（OL）和短路到地（SCG）診斷功能，可在驅動芯片關斷狀態（Off state）下進行檢測，幫助系統在驅動負載前及時發現異常，提升系統的可預測性和可維護性。
Off state診斷的原理是在芯片內部的MOS管關斷時，通過對OUT端施加上下拉電流，使OUT端電壓處于不同電位，從而檢測OUT端的負載連接狀態。
當VOUT>0.6*VDD時，判定OUT端負載連接正常（Normal）。
當0.4*VDD<VOUT<0.6*VDD，且持續超過110μs時，判定OUT端負載開路（OPL）。
當VOUT<0.4*VDD，且持續超過110μs時，判定OUT端短路到地（SCG）。
內置高壓鉗位管與通道獨立保護機制，全面提升系統可靠性
NSD5614用于驅動感性負載時，當?shù)瓦匨OS關斷后，感性負載開始退磁（Demagnetization）。為防止OUT端產生過高電壓而損壞內部MOS管，芯片內置的高壓鉗位管將VDS電壓鉗位至VDS(CL)，使續流電流逐漸衰減至零，如下圖3所示，對應t從0到t1的階段。
高壓鉗位管的EAS鉗位能量可參考下圖中的計算公式，也可通過示波器計算該階段的輸出電壓、電流和時間的積分。

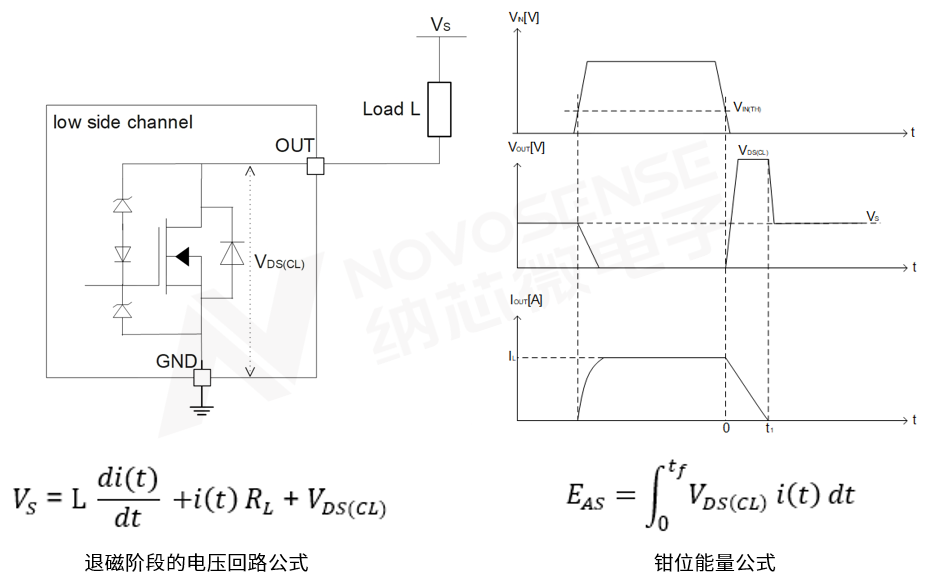

圖2 輸出鉗位及鉗位能量
NSD5614具備全面的保護和診斷功能，包括四通道獨立的過溫保護、過流保護、負載開路和短路到地診斷檢測，以及VM電壓欠壓保護，有助于提升系統可靠性。
封裝與選型
納芯微四通道SPI接口智能低邊驅動NSD5614系列現已全面量產，更大電流、更低內阻的NSD5624系列正在樣品階段。兩款產品均支持輸出通道獨立控制，并具備全面的智能診斷與保護功能，可滿足汽車及工業領域的高可靠性應用需求。

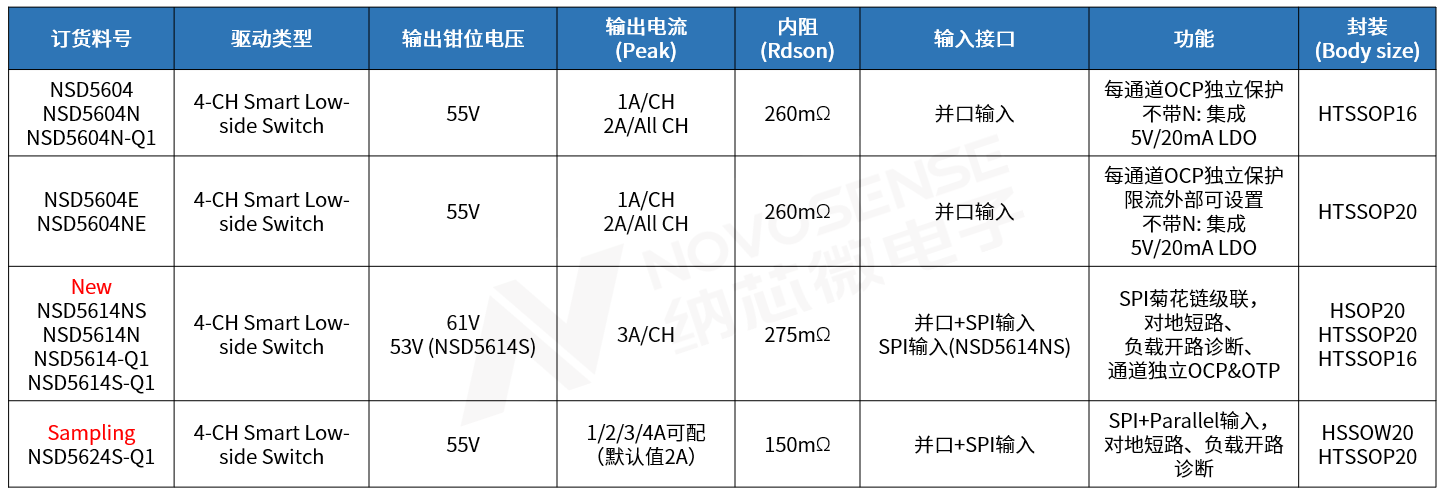

圖3 NSD5614系列選型表
納芯微MotivDrive?：面向汽車、工業和智能終端市場的高可靠電機驅動方案
MotivDrive?是納芯微傾力打造的電機驅動產品家族，以高集成、安全可靠、品類豐富為核心優勢，產品覆蓋直流有刷電機、步進電機、直流無刷電機的集驅和預驅（NSD7系列、NSD8系列、NSD3系列），繼電器、電磁閥與螺線管的低邊驅動（NSD56系列、NSD1x4系列）等多種品類。
MotivDrive?電機驅動產品支持高精度電流采樣，并集成過流、過溫、欠壓保護及堵轉、負載開路檢測等全面的保護與診斷功能，幫助客戶減少外圍器件，實現小型化與高可靠性的系統設計。
關于納芯微
納芯微電子（簡稱納芯微，股票代碼：688052.SH/02676.HK）是高性能高可靠性模擬及混合信號芯片公司，聚焦傳感器、信號鏈、電源管理三大產品方向，為汽車、可再生能源與電源、工業自動化、智能終端等行業提供全鏈路半導體解決方案。
從綠色能源、智慧出行到智能終端，納芯微致力于通過持續的技術突破與應用創新，構筑面向物理 AI 時代值得信賴的芯基建。
結論
多路感性負載驅動的 IO 資源緊張、感性尖峰與故障排查難題，一直是汽車電控和工業 PLC 設計的痛點。NSD5614 依靠 SPI 菊花鏈級聯方案，有效節約 MCU IO 與外圍隔離器件成本，配合關斷態負載診斷、多維度通道保護和內置高壓鉗位，既能抑制感性負載關斷尖峰，又能提前識別負載故障。車規與工規雙版本覆蓋汽車和自動化市場，和后續 NSD5624 一起，擴充 MotivDrive? 驅動產品矩陣，為多路繼電器、電磁閥負載提供高集成、高可靠的驅動方案。
